Charlotte dite Vibrette

(Sonnette à vibreur pour mal-entendants)

Notre projet :

Un récepteur de sonnette de porte équipée de vibreur qui sera porté sur soi. Un éclair lumineux pourra être ajouté si nécessaire.
Nous utiliserons un ensemble « Sonette de porte » et « Carillon sur pile ». Nous avons choisi un modèle économique et là on commence les modifs.

Nous aurons besoin de :
– 1 pile Modèle 23A (12v) pour le bouton de sonnette, et pour le récepteur,
– Un accus Li-Ion 3,7v 240 mAH, Dimension 30x20x3 choisie pour sa petite taille
– Un vibreur type micro-moteur.
– Un booster composé de 1 MosFet A4701 type P (1A) + diode type 4001
– Bruno, électronicien en chef du projet, insiste pour un connecteur d’Accus
Enfin il faudra aussi un bel emballage pour contenir tout ça de façon « portable », soit sur un bracelet de montre soit en pendentif.

Montage sur Table

Émetteur bouton d’appel

Rien de particulier à faire, mettre la pile 23A dans le bon sens !

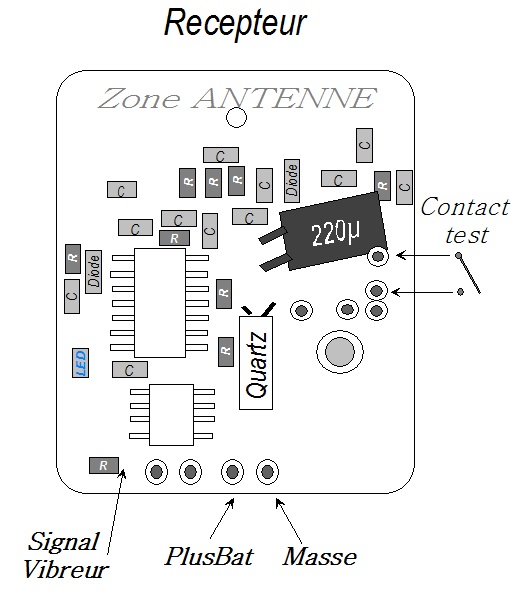

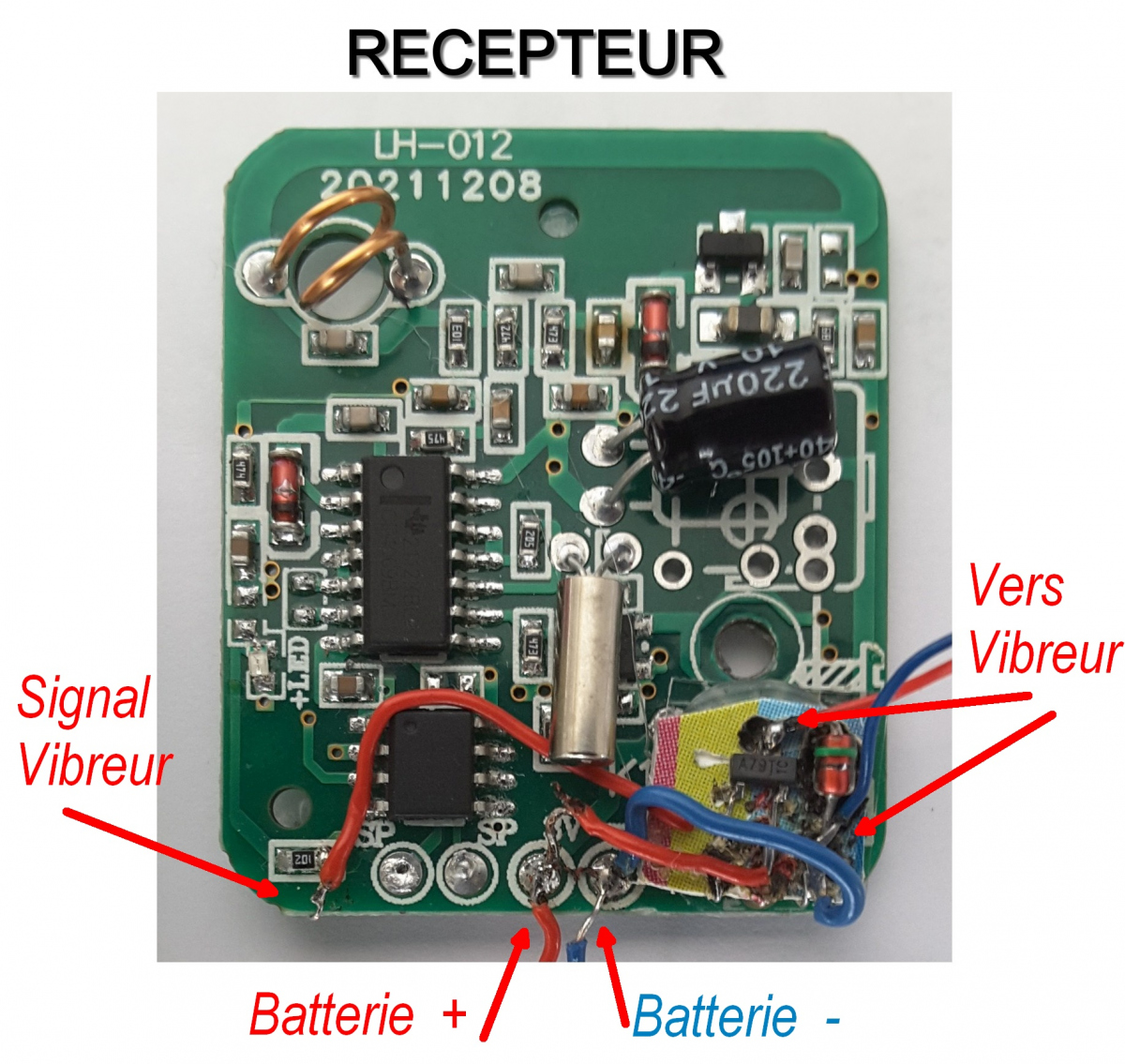

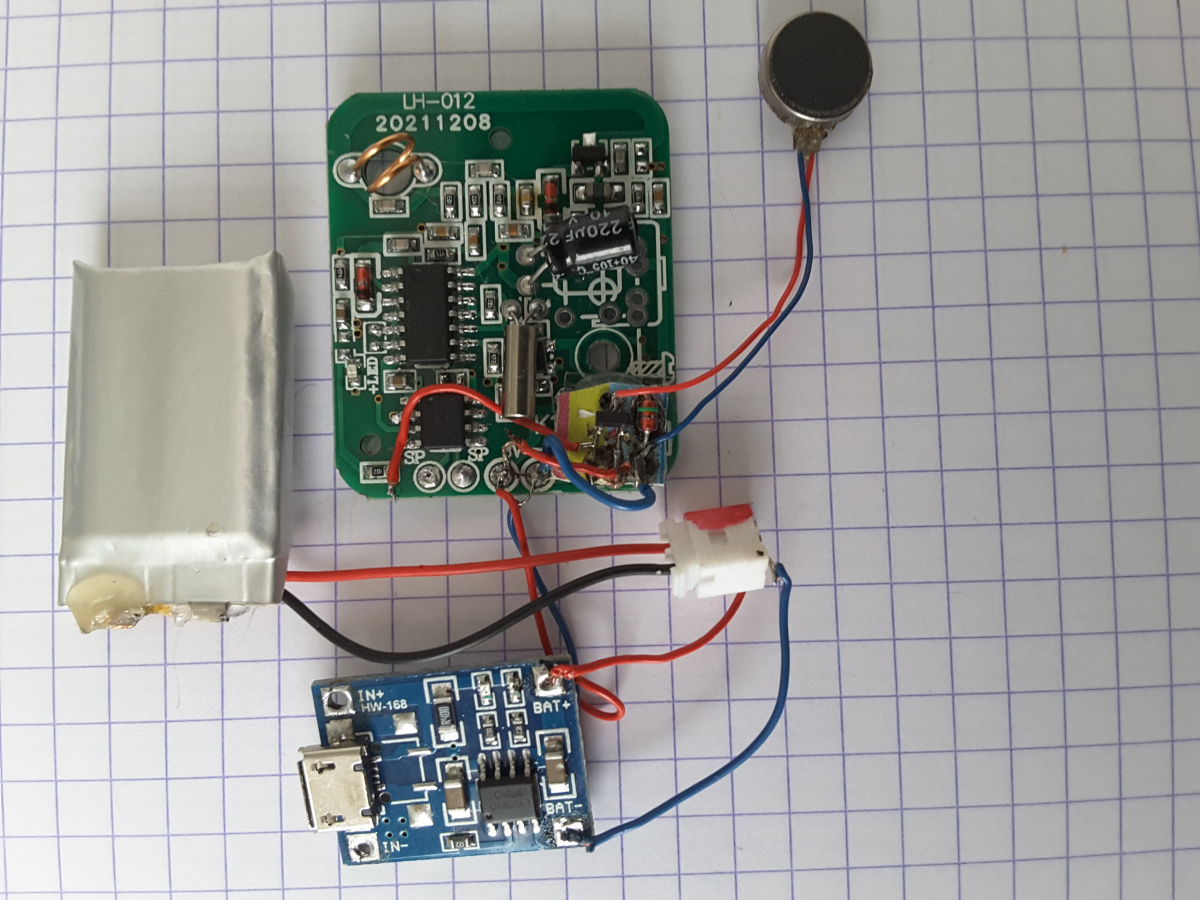

Récepteur

Dans le récepteur on cherchera les signaux pouvant piloter le Vibreur. Nous trouvons un TOP de 25mS à chaque réception de l’Appel située patte 2 du DIL8 F10-38 (20200925) et le signal de la Led Bleue en patte 5 du même DIL8.
Celui ci propose 15 impulsions de 200 mS toutes les 500mS ; c’est parfait pour notre vibreur.

– Démonter le module et garder le circuit sans les fils. (Jaune HP, Rouge et Bleu Alimentation)

– Débrancher les fils du boitier de piles (curiosité le fil Rouge c’est le Moins, le fil Bleu c’est le Plus)

– Débrancher le haut-Parleur.

– Retirer le bouton poussoir (mélodies)

⚠️ La Zone de l’antenne ne doit pas être proche d’une zone métallique (la batterie par exemple)
Ceci a posé un problème pour la mise en boîtier ! ⚠️

On installera le module Booster en volant quelque part sur le circuit récepteur

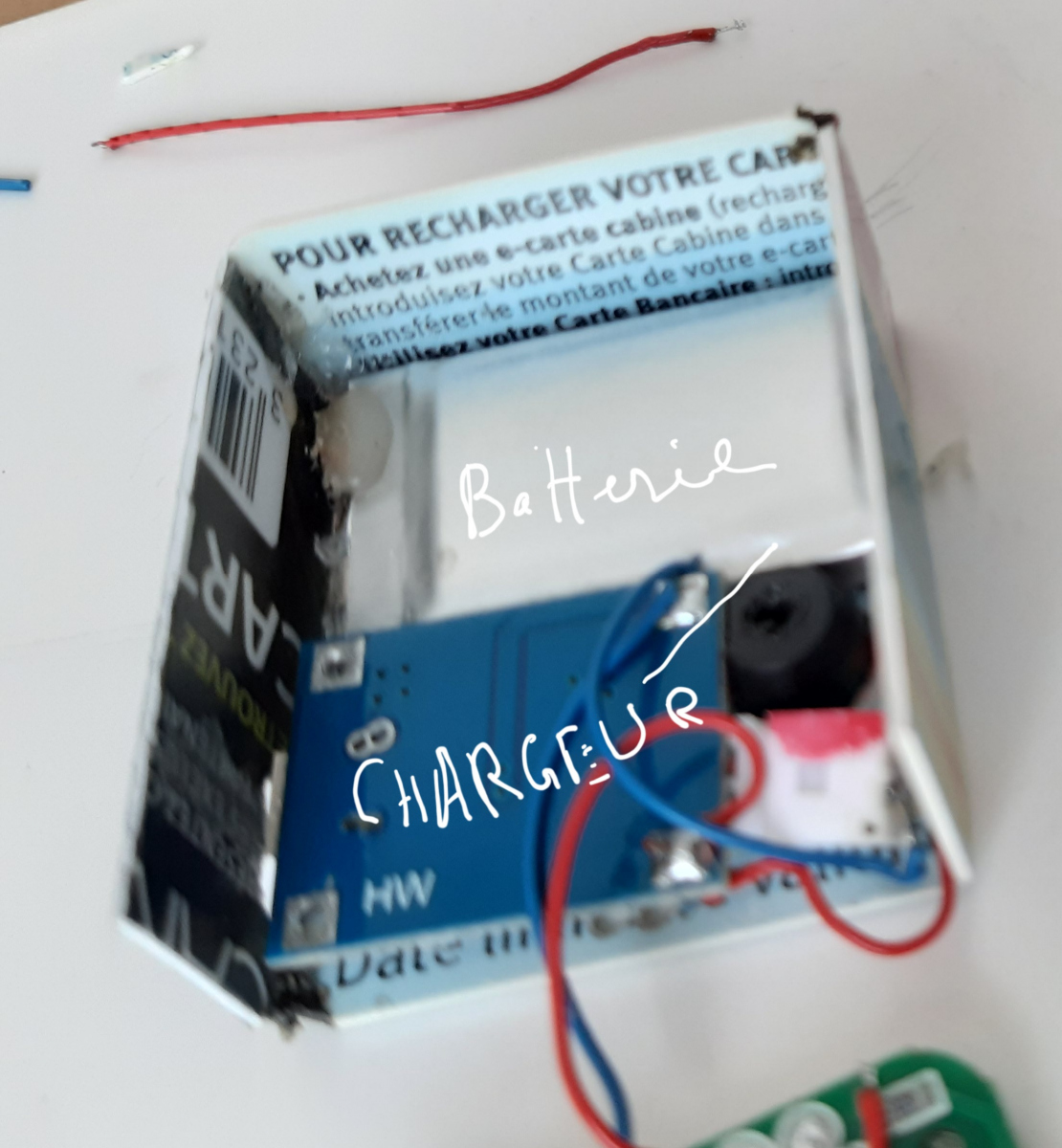

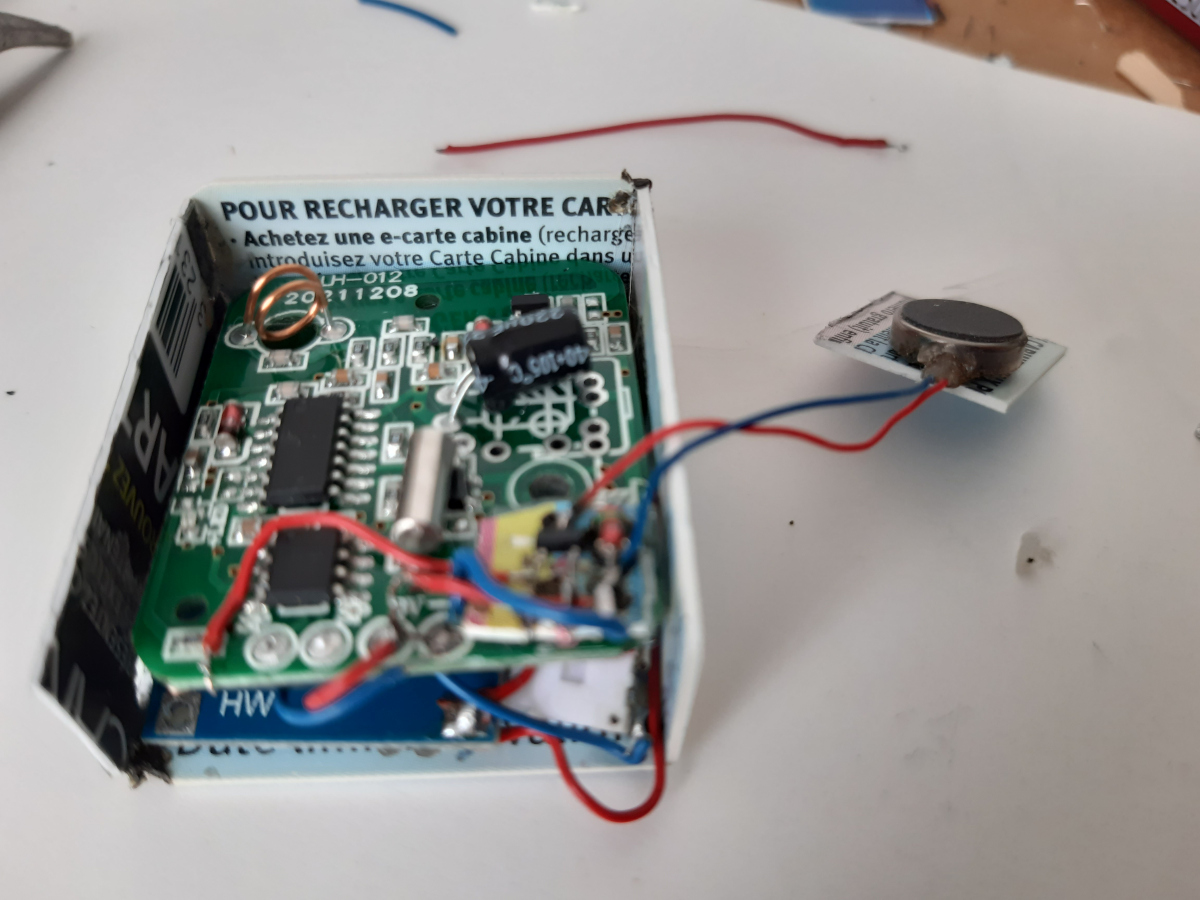

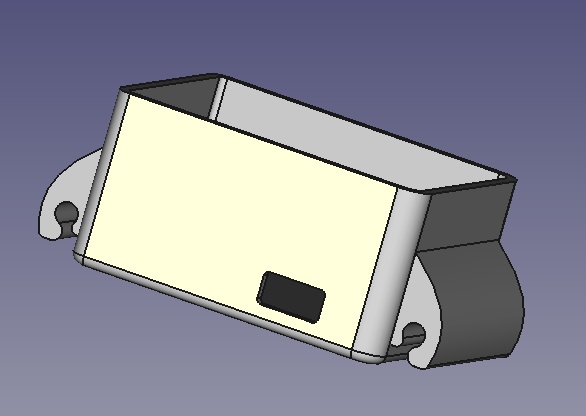

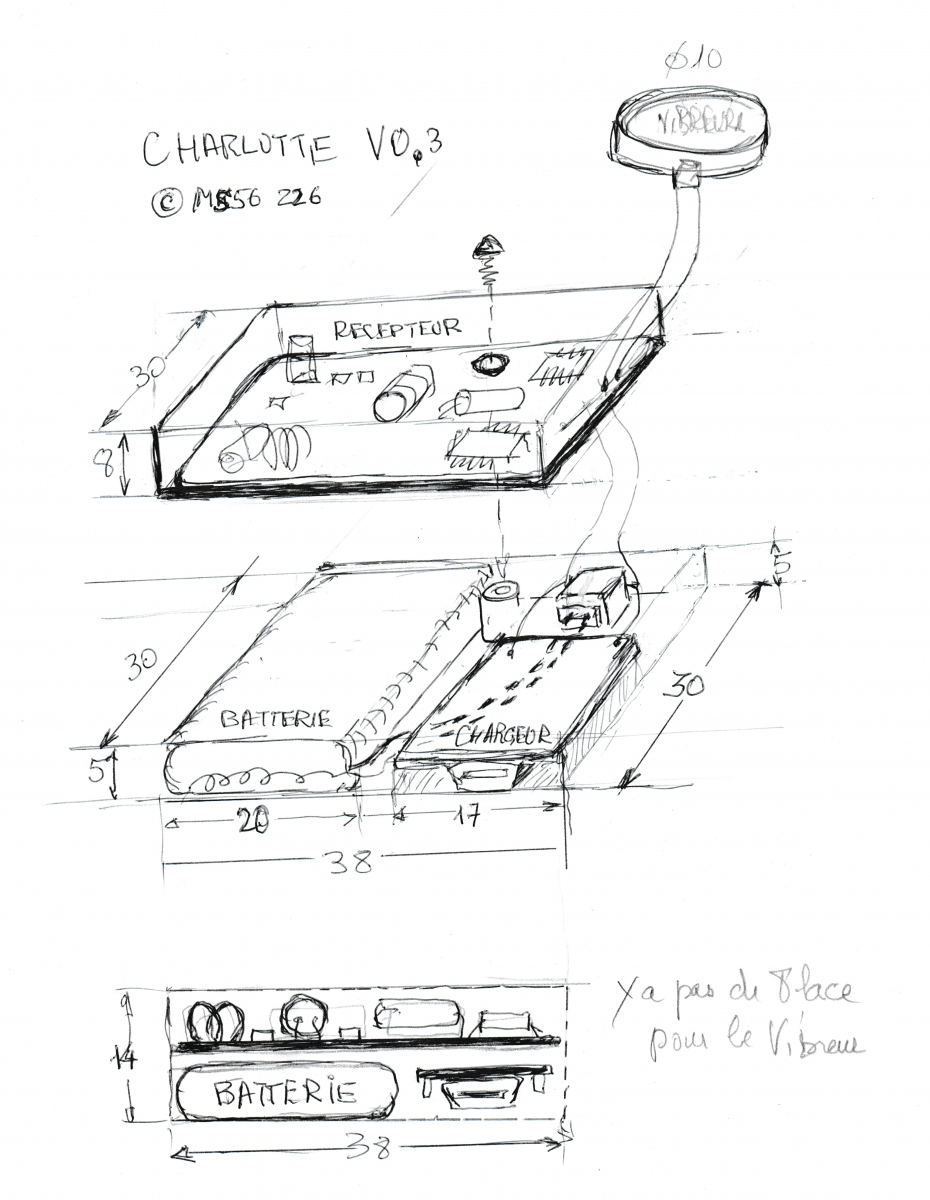

Mise en boîte

Encore en développement, il s’agit d’empiler les différents ingrédients (batterie, module de charge, carte récepteur, booster et vibreur) dans un boîtier de petites dimensions.

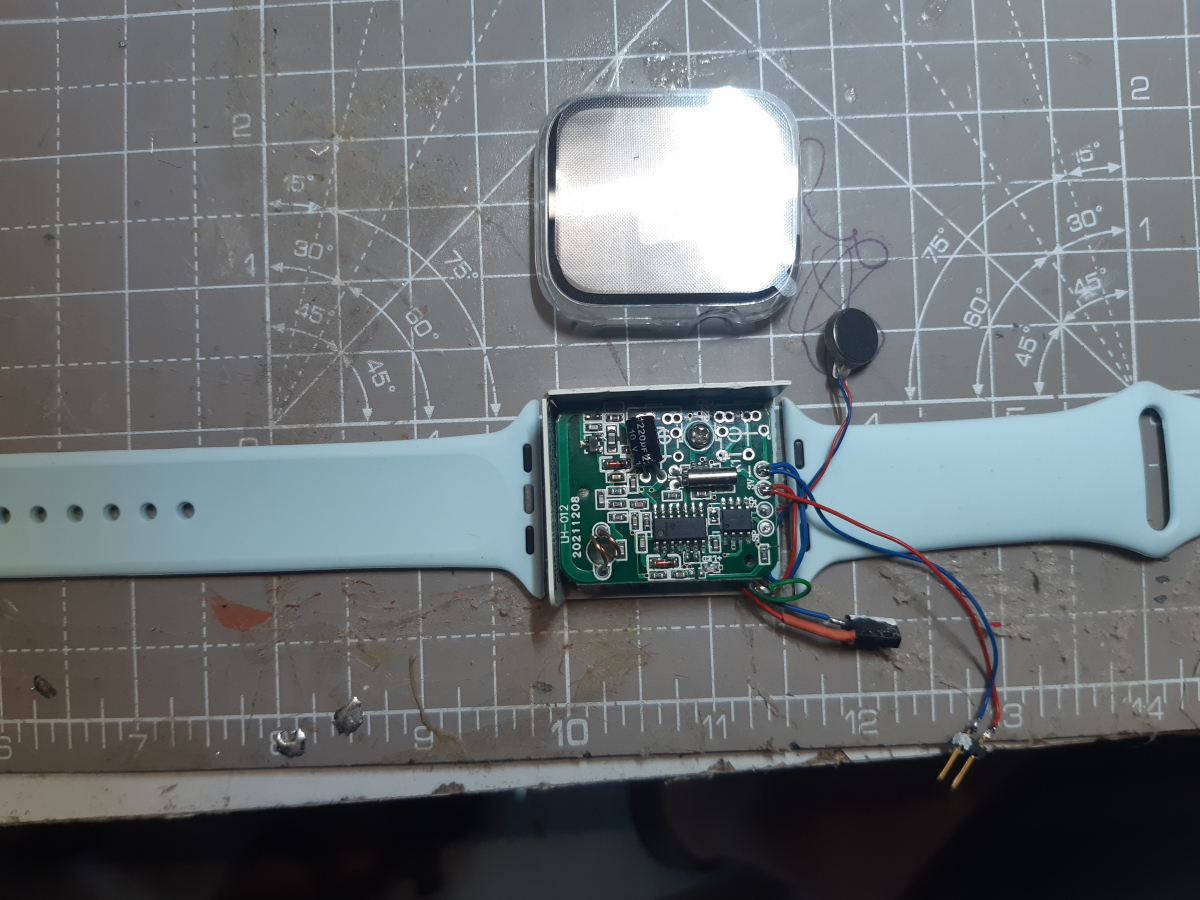

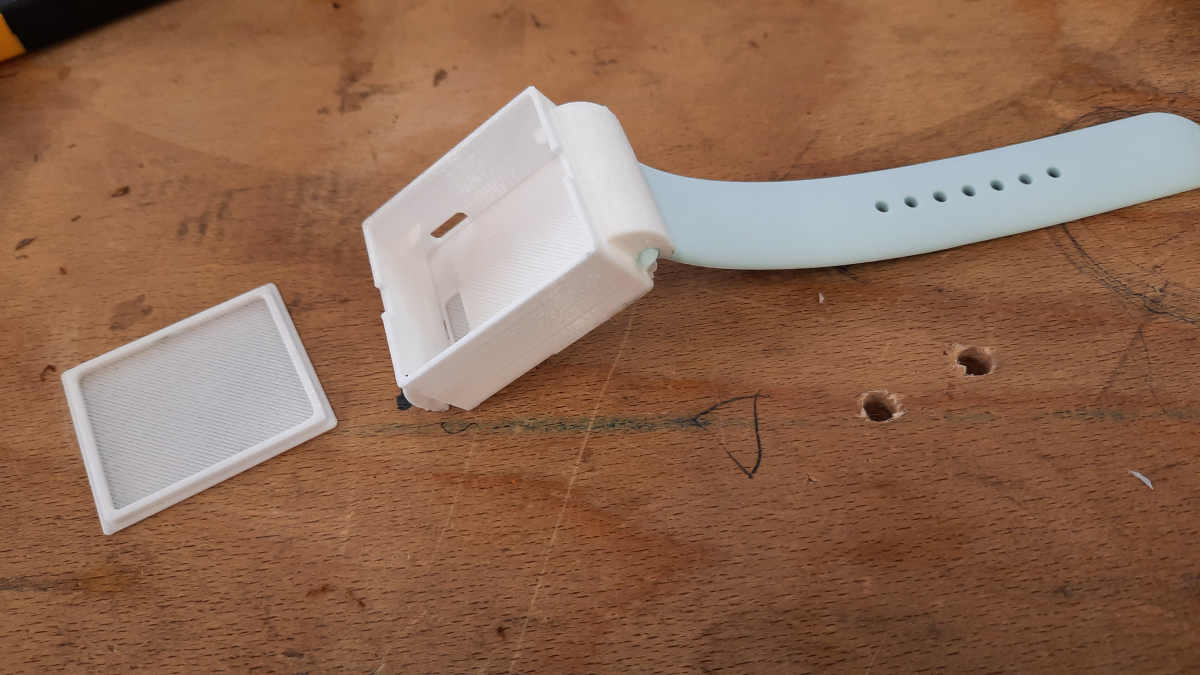

La première version, adaptée à un bracelet vendu pour une montre maligne, sont en cours d’essayage.
Si tout va bien nous adapterons le fichier pour une version définitive.

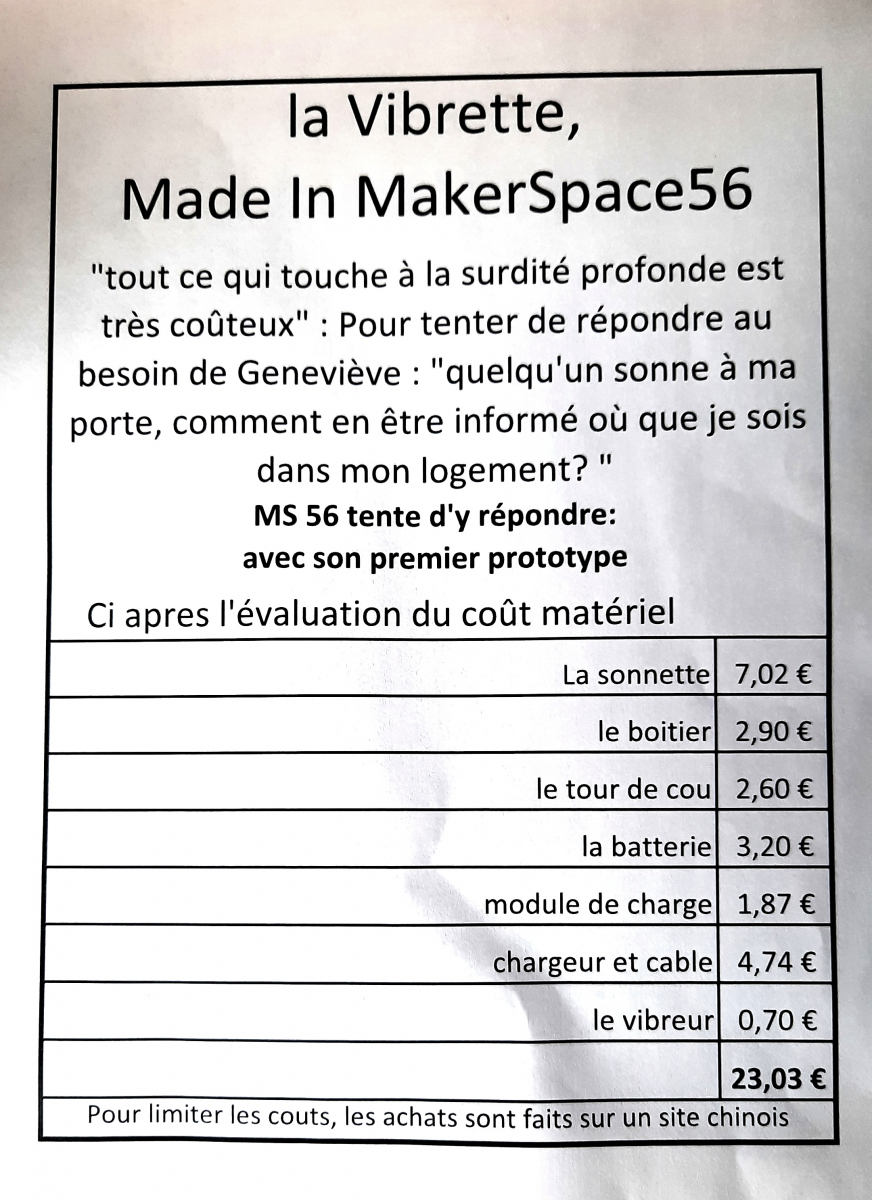

Annexe 1 – les ingrédients

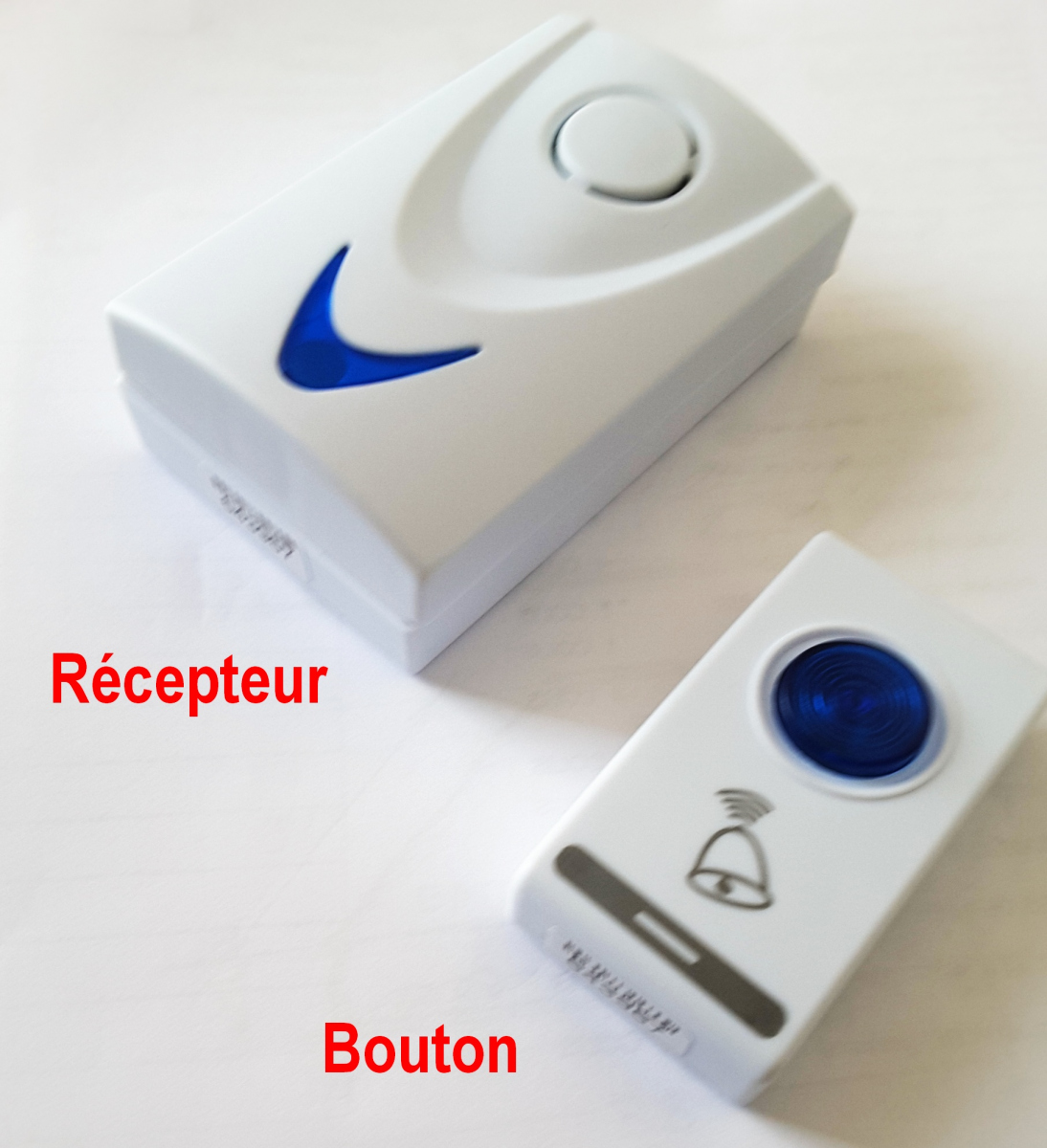

1.1 Sonnette de porte sans fils 504D LED

Sonnette de porte sans fil, télécommande sans fil, 32 chansons, sonnette de porte intelligente… Caractéristiques:
– Facile à installer, aucun câblage requis
– Portée de la télécommande jusqu’à 100m en plein air,
– Conception anti-interférence intégrée, évite l’interférence entre les utilisateurs
– Simple et pratique à utiliser.
– Faible consommation d’énergie et durable.

Description:
– Tension d’entrée: DC 3V
– Carillon: alimenté par 2 piles AA de 1.5V
– Batterie de cloche: batterie alcaline 12V 23A ( piles et batteries non incluses)
Taille de la sonnette de porte: 95x60mm
Taille de la télécommande: 72x38mm

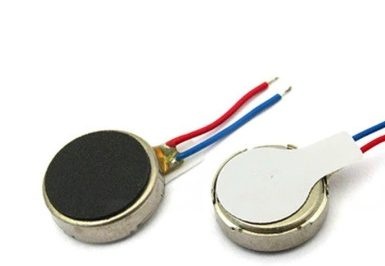

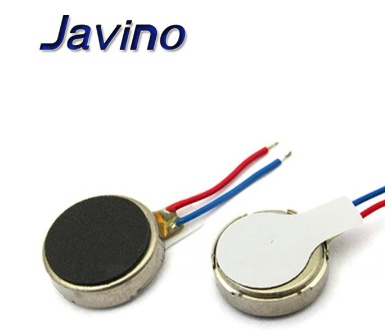

1.2 Vibreur

Moteur de Vibration plat et vibrant G08,
3V, 70ma, 12000 rpm

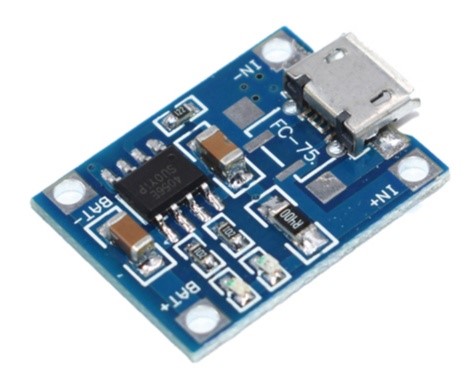

1.3 Carte Chargeur

Chargeur µUSB -Li-Ion
Tension d’entrée: 5V
Tension de coupure de charge: 4.2V ± 1%
Courant de charge Maximum: 1000mA
Tension de protection contre la surcharge de la batterie: 2.5V
Courant de protection contre les surintensités de la batterie: 3A
Taille du circuit: 2.6 x 1.7cm

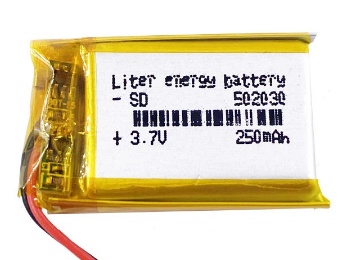

1.4 Choix de l’Accu

Modèle: 052030

Batterie Rechargeable li-polymère

Capacité Standard: 250 mah

Tension Standard: 3.7 V

Taille: 0.5mm x 20mm x 30mm

Autre modèle :
Batterie li-po 3.7V 380mAh
Taille: 37mm x 19mm x 8mm (environ)

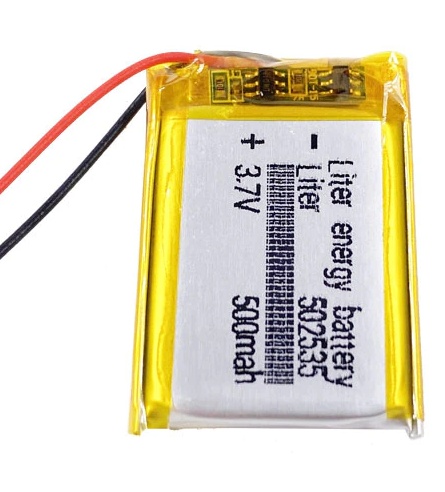

Modèle: 502535
Circuit de protection PCM intégré pour éviter la surcharge ou la décharge excessive
taille: 5mm (H)* 25mm (l) * 35mm (L)
DC 3.7V 500 mAh

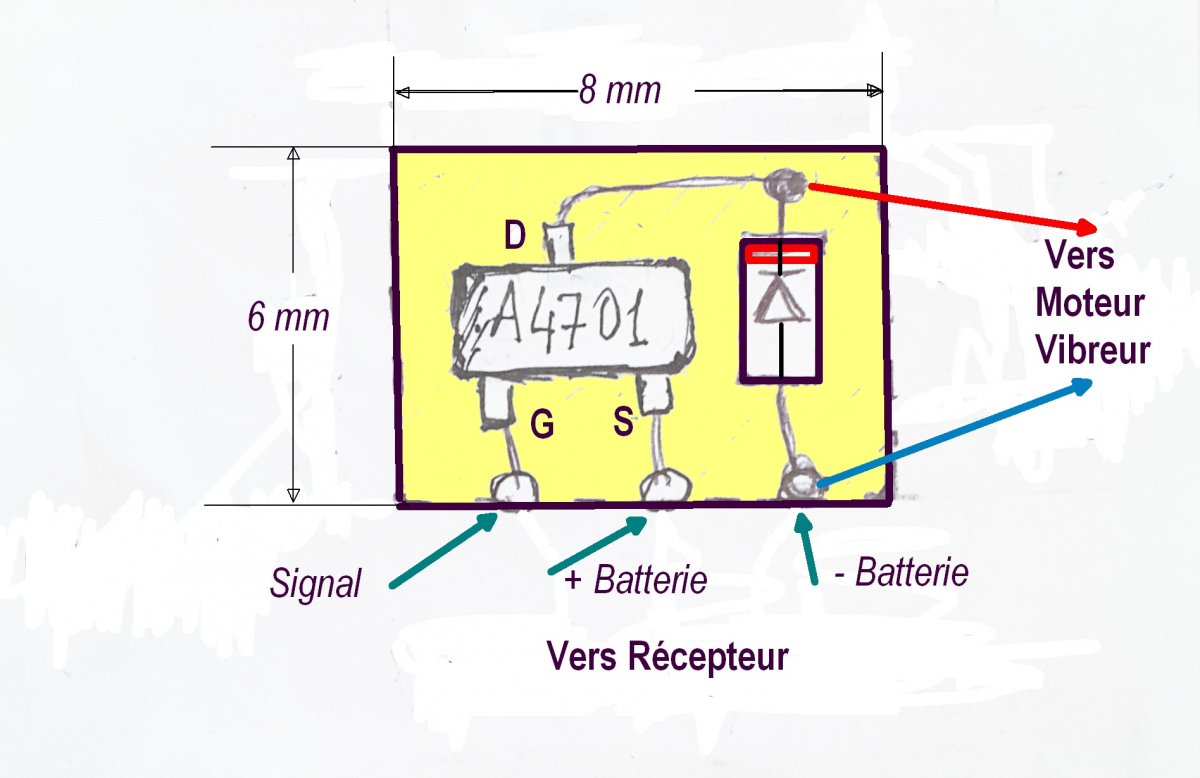

1.5 Booster pour vibreur

composé d’un MosFet Sot233 30v 1A de type P. le MosFet sera protégé par une diode Type 1N4001
le signal de commande (Gate) sera état Haut.

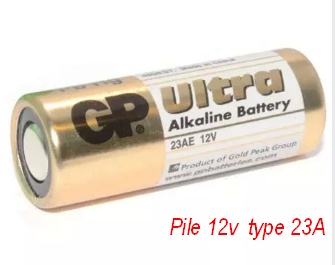

1.6 Pile pour le bouton d’appel

Modèle 23A 12v
diamètre 10mm L 28 mm
